NMEA Buffer / Verteiler

Hier finden Sie NMEA-Buffer und NMEA-Verteiler für Boote und Yachten, zum Beispiel den MiniPlex-BUF von ShipModul. Ein Buffer verteilt das Signal eines NMEA-0183-Geräts auf mehrere Empfänger wie Plotter, Autopilot, Funkgerät oder Computer. Galvanisch getrennte Ausgänge schützen die angeschlossenen Geräte und verhindern Masseschleifen.

Sie sind nicht sicher, ob Sie einen Buffer oder einen Multiplexer brauchen? Unterhalb der Artikelliste finden Sie die wichtigsten Unterschiede, technische Grundlagen und eine Auswahlhilfe.

1 Artikel

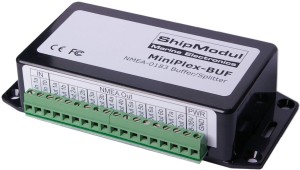

ShipModul NMEA-Buffer MiniPlex-BUF

ShipModul

NMEA-Buffer MiniPlex-BUF

Auf Lager

ShipModul NMEA-Buffer MiniPlex-BUF

ShipModul

NMEA-Buffer MiniPlex-BUF

359,00 €*

Leistungsfähiger NMEA Puffer/Splitter mit einem Eingang und sieben Ausgängen um NMEA-Daten von einem Gerät auf bis zu 28 andere NMEA-Geräte zu verteilen.

Zum Artikel

Ratgeber

NMEA-Buffer und Verteiler: Funktion, Anschluss und Auswahl

Ein NMEA-Buffer, auch Verteiler oder Splitter genannt, nimmt das Signal eines Senders an und gibt es verstärkt an mehreren Ausgängen wieder aus. So erhalten zum Beispiel Plotter, Autopilot, Funkgerät und Computer dieselben GPS-Daten. Das ist besonders dann sinnvoll, wenn viele Geräte angeschlossen werden oder Probleme durch Masseschleifen vermieden werden sollen.

Wann ist ein NMEA-Buffer sinnvoll?

Bei NMEA 0183 kann ein Talker mehrere Listener versorgen. Wie viele es sein dürfen, legt der Standard nicht fest, es hängt vom Sender und von den Eingängen ab. In der Praxis stößt eine direkte Verbindung deshalb oft schon bei wenigen Geräten an Grenzen.

  • Viele Empfänger: Ein Sender soll mehr Geräte versorgen, als sein Ausgang sicher treiben kann.
  • Schwaches Signal: Ältere Geräte oder lange Leitungen liefern am Empfänger keinen sauberen Signalpegel mehr.
  • Masseschleifen: Geräte mit unterschiedlichem Massebezug verursachen Datenfehler oder Störungen.
  • Empfindliche Verkabelung: Viele parallel angeschlossene Geräte erschweren die Installation und die Fehlersuche.
  • Ausfallsicherheit: Ein Kurzschluss an einem Gerät soll nicht die Versorgung aller anderen Geräte unterbrechen.

Buffer, Multiplexer und direkte Verbindung im Vergleich

LösungDatenquellenEmpfängerTypischer Einsatz
Direkte Verbindung1WenigeKleines Bordnetz mit kurzen Leitungen
Buffer / Verteiler1VieleEin GPS oder Kompass versorgt mehrere Geräte
MultiplexerMehrereEiner oder mehrereGPS, Wind, Echolot und AIS an Plotter oder Computer
Multiplexer und BufferMehrereVieleGebündelte Daten für zahlreiche Empfänger

Ein Buffer kann mehrere Sender nicht zusammenführen. Dafür benötigen Sie einen Multiplexer, dessen Ausgang bei Bedarf wiederum einen Buffer speist.

So arbeitet ein NMEA-Buffer

Trotz des Namens speichert ein NMEA-Buffer die Daten nicht zwischen. Er bereitet das elektrische Signal auf und gibt es an allen Ausgängen aus. Die NMEA-Sätze selbst bleiben dabei unverändert.

Daraus ergibt sich auch die wichtigste Grenze: Ein Buffer filtert keine Daten und wandelt keine Baudraten. Alle Ausgänge arbeiten mit der Geschwindigkeit des Eingangs. Bei einem Eingangssignal mit 38400 Baud müssen deshalb auch alle angeschlossenen Empfänger 38400 Baud verarbeiten können.

Wichtige technische Daten

  • Zahl der Ausgänge: Sie bestimmt, wie viele Geräte getrennt angeschlossen werden können. Der MiniPlex-BUF bietet einen Eingang und sieben Ausgänge.
  • Galvanische Trennung: Prüfen Sie, ob Eingang und Ausgänge getrennt sind und ob die Ausgänge auch untereinander getrennt sind. Beim MiniPlex-BUF hat jeder Ausgang eine eigene isolierte Stromversorgung.
  • Ausgangsleistung: Sie entscheidet, wie viele Listener ein Ausgang versorgen kann. Der MiniPlex-BUF liefert an 200 Ohm, also an vier Listenern, mindestens ±2,3 V.
  • Datenrate: Für AIS und andere Geräte mit höherer Geschwindigkeit muss der Buffer die jeweilige Baudrate unterstützen. Der MiniPlex-BUF ist für bis zu 115200 Baud ausgelegt.
  • Kompatibilität: Der MiniPlex-BUF unterstützt NMEA 0183, NMEA 0183 HS, IEC 61162-1 und -2 sowie RS422 und RS232.
  • Kurzschlussfestigkeit: Kurzschlussfeste, getrennte Ausgänge verhindern, dass ein Fehler an einem Gerät die übrigen Ausgänge beeinträchtigt.
  • Versorgung: Der MiniPlex-BUF arbeitet mit 8 bis 35 V DC und ist gegen Verpolung geschützt. Damit eignet er sich für 12-V- und 24-V-Bordnetze.

Warum getrennte Ausgänge wichtig sind

Viele Buffer trennen ihre Ausgänge zwar von der Bordversorgung, aber nicht vollständig voneinander. Sind die Ausgänge auch untereinander isoliert, lassen sie sich unabhängig voneinander an isolierte, differenzielle oder massebezogene Eingänge anschließen.

Der Anschluss an einen Computer mit massebezogenem RS232-Eingang wirkt sich dann nicht auf die anderen Ausgänge aus. Auch ein Kurzschluss an einem Ausgang bleibt auf diesen Ausgang begrenzt. Das erleichtert die Fehlersuche und erhöht die Zuverlässigkeit im Bordnetz.

Anschluss und Verkabelung

  1. Eingang anschließen: Verbinden Sie den Ausgang des Senders mit dem Eingang des Buffers. An diesen Eingang darf nur ein Talker angeschlossen werden.
  2. Ausgänge anschließen: Verbinden Sie jeden Ausgang des Buffers mit dem Eingang eines Empfängers. Beachten Sie die Polarität der Datenleitungen.
  3. Baudrate prüfen: Sender und alle Empfänger müssen mit derselben Geschwindigkeit arbeiten.
  4. Versorgung anschließen: Beachten Sie die zulässige Betriebsspannung und sichern Sie die Leitung passend ab.

Ein Ausgang kann zwar mehrere Listener versorgen, doch für die beste Fehlertrennung sollten Sie möglichst jedes Gerät an einen eigenen Ausgang anschließen.

So finden Sie den passenden NMEA-Verteiler

  • Zahl der Datenquellen: Gibt es nur einen Sender? Dann reicht ein Buffer. Bei mehreren Sendern benötigen Sie zusätzlich oder stattdessen einen Multiplexer.
  • Zahl der Empfänger: Wie viele Geräte sollen versorgt werden, und soll jedes Gerät einen eigenen Ausgang erhalten?
  • Baudrate: Arbeiten alle Empfänger mit derselben Geschwindigkeit wie der Sender?
  • Art der Eingänge: Sind die angeschlossenen Geräte differenziell, isoliert oder massebezogen, zum Beispiel RS232?
  • Isolation: Sind Masseschleifen oder Störungen im Bordnetz bereits ein Thema?
  • Bordspannung: Passt der Buffer zu Ihrem 12-V- oder 24-V-Bordnetz?

Häufige Fragen zu NMEA Buffer / Verteiler

Was ist der Unterschied zwischen Buffer und Multiplexer?

Ein Buffer verteilt das Signal einer Quelle auf mehrere Empfänger. Ein Multiplexer führt die Daten mehrerer Quellen zu einem gemeinsamen Datenstrom zusammen. Beide Geräte lassen sich kombinieren.

Kann ich einen NMEA-Sender ohne Buffer an mehrere Geräte anschließen?

Ja, bei wenigen Geräten und kurzen Leitungen ist das oft möglich. Wie viele Empfänger ein Ausgang versorgen kann, hängt vom Sender und von den Eingängen ab, oft sind es nur ein oder zwei. Ein Buffer ist sinnvoll, wenn das Signal schwach ist, viele Geräte versorgt werden oder eine galvanische Trennung gewünscht ist.

Ändert ein Buffer die Baudrate?

Nein, ein Buffer gibt das Signal mit derselben Geschwindigkeit weiter. Ein Empfänger mit 4800 Baud kann deshalb keine Daten von einem Sender mit 38400 Baud lesen. In diesem Fall benötigen Sie einen Multiplexer mit einstellbaren Baudraten.

Kann ich mit einem Buffer AIS-Daten verteilen?

Ja, wenn der Buffer die Datenrate unterstützt und alle Empfänger ebenfalls damit arbeiten können. AIS-Geräte verwenden meist 38400 Baud.

Kann ein Buffer Daten filtern?

Nein, ein Buffer gibt das Signal unverändert weiter. Wenn einzelne Empfänger nur bestimmte NMEA-Sätze erhalten sollen, benötigen Sie einen Multiplexer mit Routing und Filter.

Eignet sich ein NMEA-0183-Buffer auch für NMEA 2000?

Nein, NMEA 2000 ist ein eigener Netzwerkstandard, bei dem die Geräte über einen gemeinsamen Backbone verbunden werden. Sollen NMEA-0183-Geräte eingebunden werden, benötigen Sie ein Gateway oder einen Multiplexer mit NMEA-2000-Schnittstelle.

Alle Fragen zum Thema Netzwerke

Beratung zur Auswahl Ihres NMEA-Buffers

ProNautics ist exklusiver Distributor von ShipModul für Deutschland, Österreich und die Schweiz. Sie sind unsicher, ob ein Buffer oder ein Multiplexer die richtige Lösung ist? Nennen Sie uns Ihren Sender, die Empfänger und deren Baudraten, dann helfen wir Ihnen gerne weiter.
