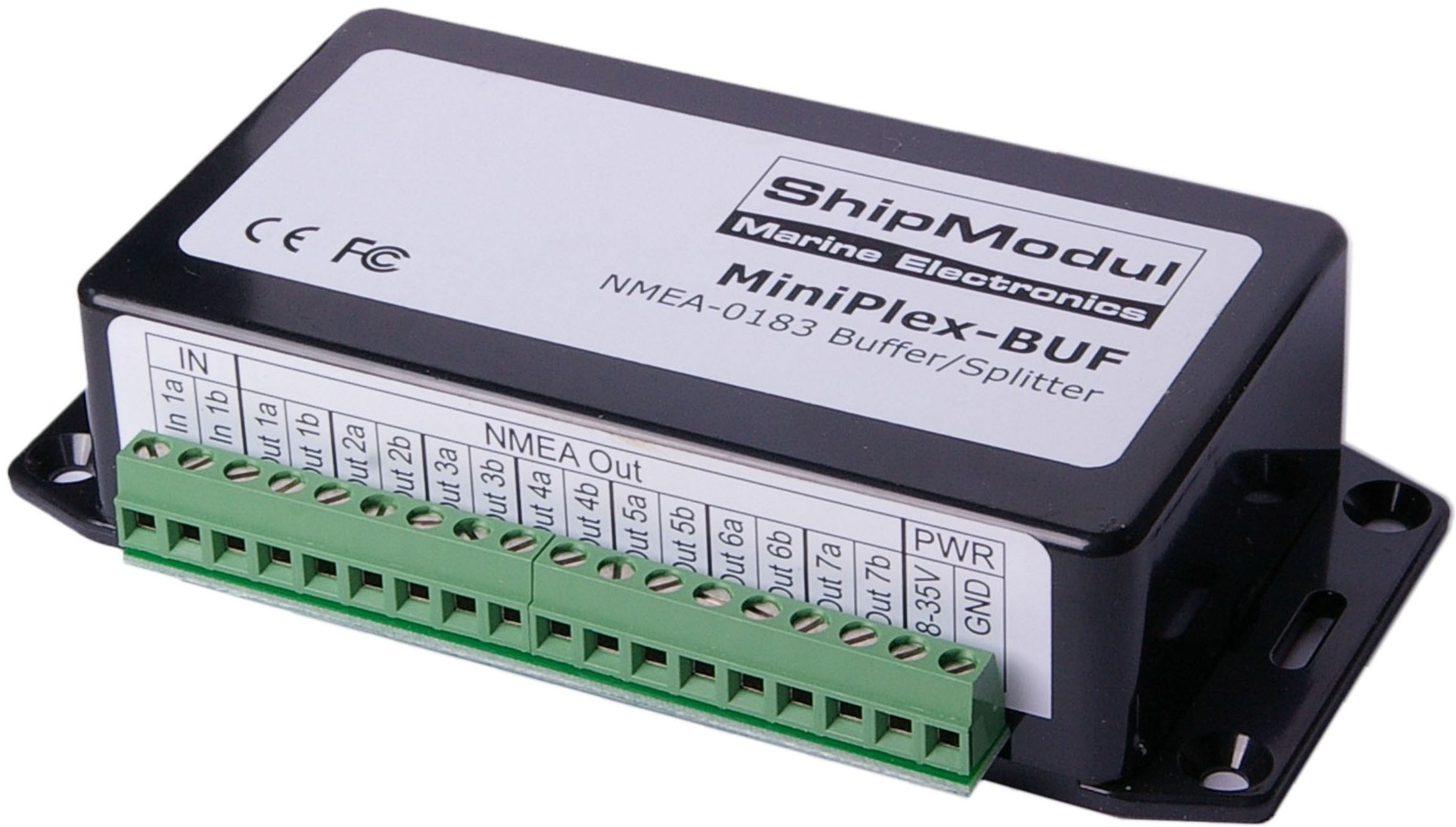

ShipModul NMEA-Buffer MiniPlex-BUF
Art.Nr.: SM-0111
Produktbeschreibung
Der MiniPlex-BUF ist ein leistungsfähiger NMEA Puffer/Splitter mit einem Eingang und sieben Ausgängen. Er dient dazu um NMEA-Daten von einem Sender auf mehrere NMEA-Empfänger problemlos zu verteilen.
Das empfangene NMEA-Signal wird verstärkt auf einen NMEA-konformen Pegel um sicherzustellen das an die angeschlossenen Empfänger korrekte NMEA-Signale gesendet werden.
Die Ein- und Ausgänge sind vollständig (auch jeweils gegeneinander) galvanisch isoliert um Masseschleifen zu verhindern. Dadurch ist es auch möglich an verschiedene Ausgänge Geräte mit unterschiedlichen Signalpegeln (z.B. RS-232 und RS-422) anzuschliessen ohne dass diese sich gegenseitig beeinflussen.
Die Ausgänge sind kurzschlußsicher um sicherzustellen das die NMEA-Daten an alle angeschlossenen Geräte korrekt übertragen werden, selbst wenn ein oder mehrere Ausgänge einen Kurzschluß aufweisen.
Die Ausgänge stellen sich jeweils einzeln auf das angeschlossene Gerät ein. Dadurch ist es möglich sowohl Geräte mit differentiellen Eingängen (RS-422) als auch mit Single-Ended (RS-232) anzuschliessen. Dabei ist auch egal ob die Geräte galvanisch isolierte Eingänge haben oder nicht.
Der NMEA-Buffer implementiert vollständig den NMEA 0183 Standard, in dem definiert ist, das an einen Ausgang bis zu 4 Empfänger angeschlossen werden könne. Dadurch können mit dem Buffer bis zu 28 Geräte mit Daten versorgt werden.
